您可以使用 Atlas Charts 来可视化数值数据源随时间的变化情况。烛台图由垂直柱形图或“蜡烛图”组成,表示一段时间内数据源的开盘价和收盘价范围。 如果期末值高于或低于期初值,则该列会填充特定颜色以指示正值变化或负值变化。 每列还可以向任一方向延伸,以显示该时间段内的最高值和最低值。

通过观察连续时间段图表中的柱形图,您可以识别数据模式并做出明智的预测。 要学习;了解何时可以使用 K 线图表,请参阅使用案例。 要学习;了解所有图表类型,请参阅柱形图和Charts。

编码通道
说明
X 轴

日期字段的 category编码渠道。

该渠道根据您选择的分组,为 X 轴上的每个时间段创建一个分段。默认情况下,Atlas Charts 启用分箱以将日期数据分组到特定时间段。 您可以从以下分箱中进行选择:

  • 年份

  • 年中的某一周

  • 月份日期

  • 周中的某一天

  • 小时

  • 分钟

对于某些分箱,您可以启用Periodic设置,以可视化该时间段内数据的聚合结果。 要了解更多信息,请参阅对数据进行分箱、排序和限制。

Y Axis

数值数据的value渠道。Charts 需要以下值:

  • High,每个时间段内的最高值。

  • Open,每个时间段开始时的值。

  • Close,每个时间段结束时的值。

  • Low,每个时间段内的最低值。

要定义这些值:

  • 如果有一个字段包含数值数据,请将同一字段拖动到每个渠道上。Charts 会自动计算最高价、开盘价、收盘价和最低价以构建图表。

  • 如果您有单独的字段分别表示数据的最高价、开盘价、收盘价和最低价,请将每个字段拖动到各自的渠道上以构建图表。

当您想要分析随时间变化的数值测量值时,K 线图可用于可视化时间序列数据。 此类图表通常用于财务分析,以追踪股票、商品或货币等资产的价格。 但是,您可以将 K 线图用于各种类型的数据,以满足您的特定需求。

以以下示例为例:

  • 贸易公司按小时追踪特定公司的股价,以做出交易决策。

  • 一家气象公司每天追踪降雨量、降雪量和温度,以预测下周的天气。

  • 店主追踪特定商品的成本,以确定补充库存的最佳时间。

以下自定义选项专门针对 K 线图。 要查看所有可用的自定义选项,请参阅自定义Charts。

您可以自定义与图表中的正值或负值变化相对应的颜色:

  1. 单击图表的 Customize 标签页。

  2. General部分中,启用Custom Color Palette

  3. PositiveNegative旁边的下拉列表中,使用颜色选择器选择所需的颜色。 要了解更多信息,请参阅调色板自定义。

您可以将 X 轴标签角度调整为以下选项之一:

选项
说明
Vertical
标签以 270 度角右对齐。
Horizonal
标签以 0 度角居中对齐。
Diagonal
标签以 315 度角右对齐。

要设置此选项:

  1. 单击图表的 Customize 标签页。

  2. Axes 部分,为 X Axis 选择 Label Angle

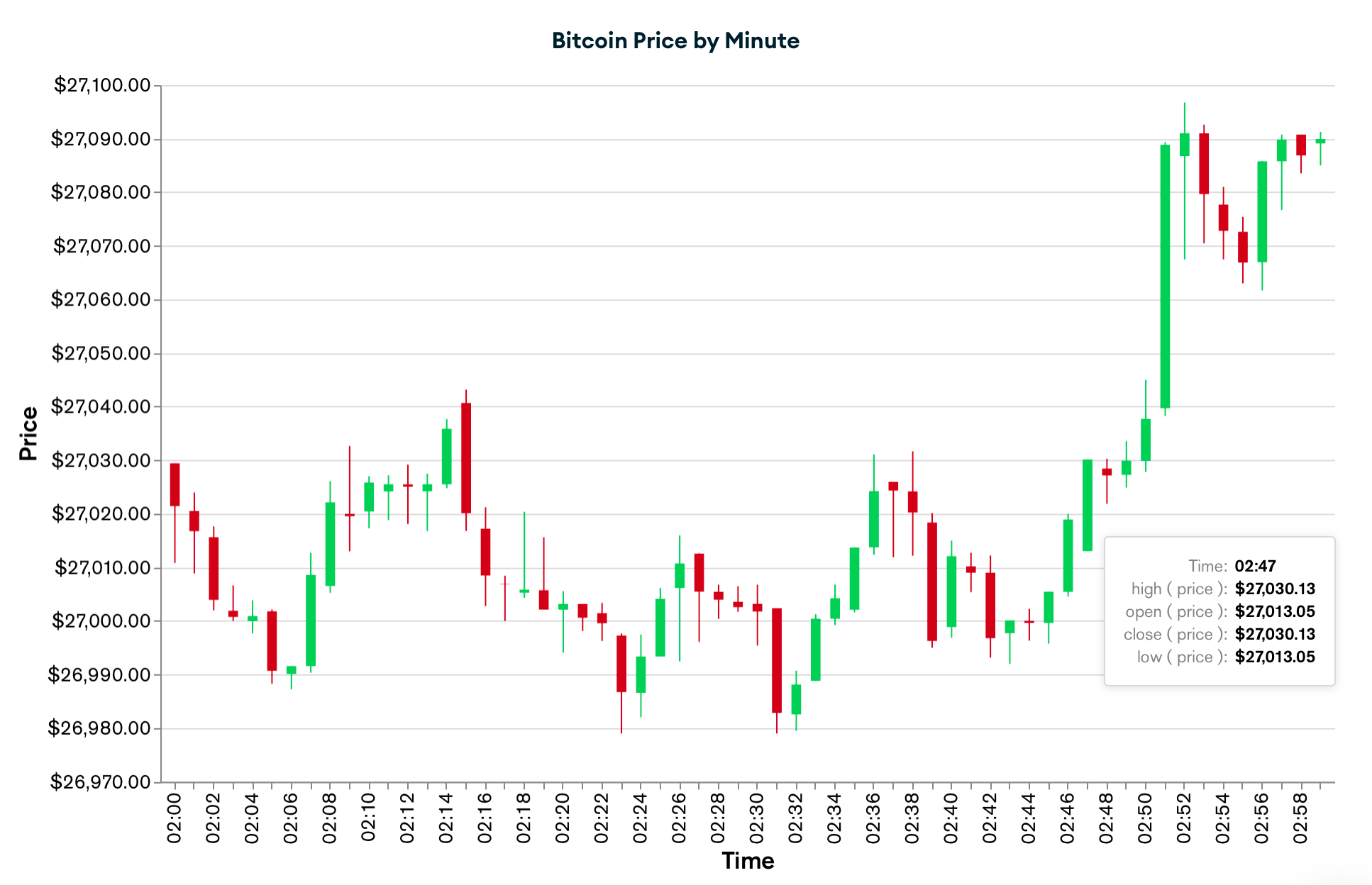

下图表是比特币每分钟美元价格变化的可视化呈现。 该图表使用名为 ticker时间序列集合,其中集合中的每个文档代表一个时间点的特定金融资产。 每个文档都包含有关资产的股票代码、价格和时间的信息。

K 线图参考(大图)
点击放大

提示

要在工具提示中显示确切的数据值,请将鼠标悬停在图表中的列正文上。

X Axis类别渠道由ticker.time字段表示,按分钟对数值数据进行分箱。由ticker.price字段表示的value渠道会聚合每分钟内的最高价、开盘价、收盘价和最低价,以在图表中创建垂直柱形图。

该图表还对ticker.symbolticker.time字段使用查询筛选器,以仅包含带有BTC-USD符号的结果,并将图表限制为数据的一小时子集。

当资产在给定分钟内的收盘价高于开盘价时,该列填充绿色以表示正向变化。 当收盘价低于开盘价时,该列填充红色以表示负变化。 每列还可以向任一方向延伸,以显示每分钟的最高和最低价格。 根据对图表的分析,您可以决定购买、持有或出售该资产。
