図の作成

このタスクについて

• 図を作成すると、テーブル、外部キーの関係、データ型を視覚化できます。

• 図を作成した後、 を複製したり、 の名前を変更したり、新しい図を削除したりできます。

• 図ツールバーには少なくとも 1 つの図が必要です。

• Relational Migrator では、プロジェクトをインポートおよびエクスポートする際に図が含まれます。

手順

1

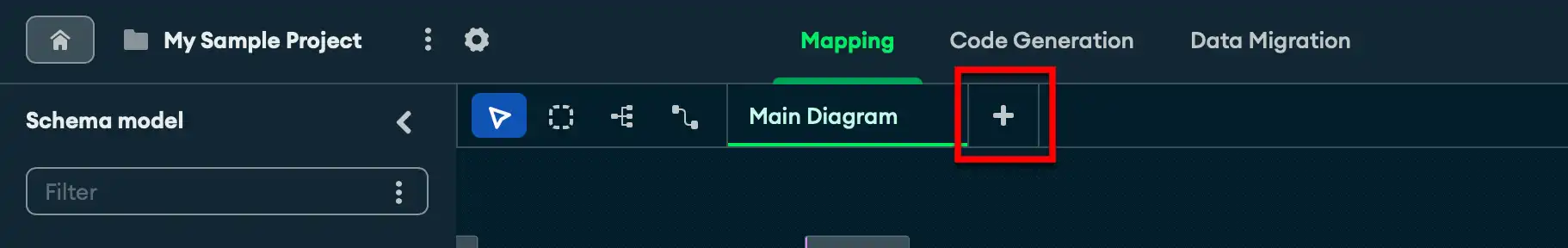

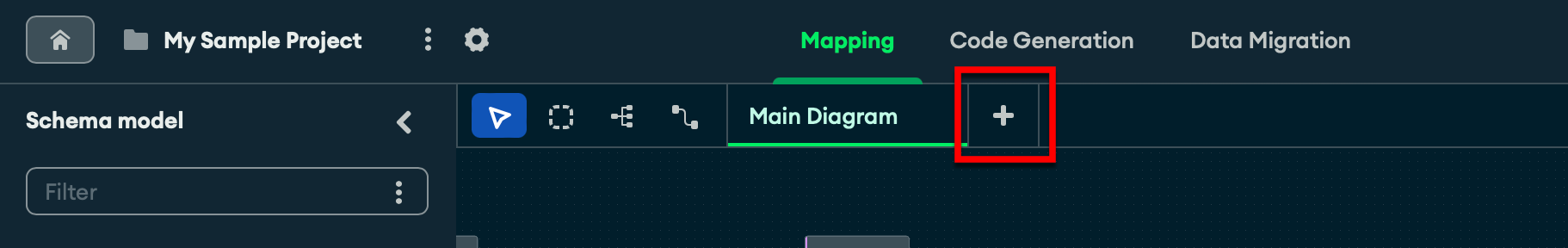

図のツールバーの ボタンをクリックします

新しい空白の図が開きます。 デフォルトでは、図ビュー ペインではプロジェクト内のすべてのエンティティが非表示になります。 Relational Migrator では、 Mapping画面に新しい図が表示されます。

注意

図タブは、図が作成された順序で表示されます。 図のタブは並べ替えることはできません。

詳細

• ダイアグラムの複製

• ダイアグラムの名前を変更する

• ダイアグラムを削除する
