Puede crear nuevos diagramas en el Mapping pantalla de Relational Migrator. También puedes crear múltiples diagramas y navegar entre ellos para ver entidades específicas de tu modelo de datos. Por defecto, Relational Migrator crea el Main Diagram con una vista Relacional y una vista de MongoDB.
Acerca de esta tarea
La creación de diagramas permite visualizar tablas, relaciones de clave externa y tipos de datos.
Después de crear un diagrama, puedes clonar, renombrar y borrar tu nuevo diagrama.
Debe tener al menos un diagrama en su Barra de herramientas de diagrama.
Relational Migrator incluye diagramas cuando importas y exportas proyectos.
Pasos

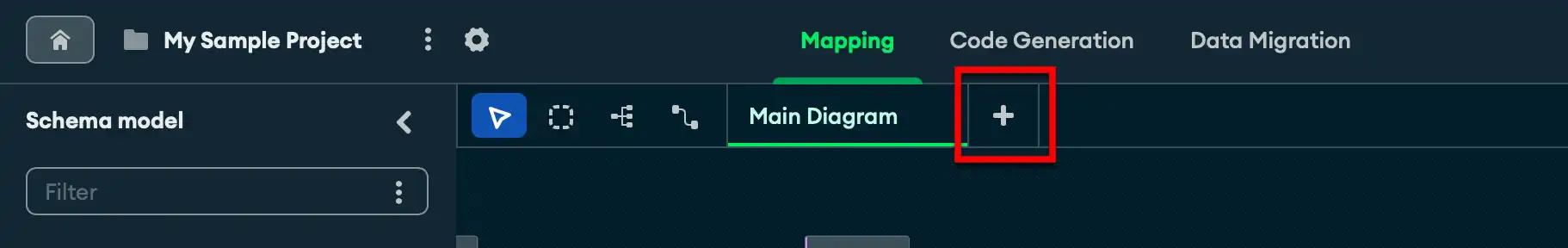

Haga clic en el botón en la barra de herramientas del diagrama
Se abre un nuevo diagrama en blanco. De forma predeterminada, el panel de vista de diagrama oculta todas las entidades del proyecto. Relational Migrator muestra el nuevo diagrama en la pantalla Mapping.
Nota
Las pestañas de diagramas aparecen en el orden en que se crearon los diagramas. No se pueden reordenar las pestañas del diagrama.
