Tableros de gauges que muestran los datos como porcentaje de un semicírculo, con valores mínimos y máximos personalizables. Opcionalmente también se puede especificar un valor objetivo, que se renderiza como una línea gruesa dentro del rango de la gráfica tipo gauge.
Canales de codificación de gráficas de medidor
Las gráficas de indicadores proporcionan lo siguiente canales de codificación:
Canal de Codificación | Descripción |
|---|---|
Valor | El valor de datos para la gráfica. Cada gráfica de indicadores solo puede tener un valor de dato. Obligatorio |
Objetivo | Un valor específico de importancia para la gráfica, como un cupo de ventas o un nivel de capacidad máxima. Si no se establece un valor máximo para la gráfica, el Target El valor sirve como límite superior para la gráfica. Consulta Interacción objetivo y máxima para obtener más información sobre cómo se determina el rango máximo del indicador. Si deseas establecer un valor específico como objetivo de la gráfica, puedes crear un campo calculado, asignarle tu valor deseado y codificarlo en el canal Target. El canal Target es una agregación. Para establecer un valor arbitrario específico, establezca el campo calculado en un valor constante y elija entre Max o Min en el menú desplegable Aggregate. |
Interacción objetivo y máxima
El valor codificado en el canal Target y la personalización Maximum afectan mutuamente el comportamiento de cada uno. La siguiente tabla explica el efecto en la gráfica de tener uno, ambos o ninguno de los valores establecidos.
Objetivo | Máximo | Comportamiento |
|---|---|---|
Ninguno | predeterminado | Sin línea objetivo. El máximo del indicador es la siguiente potencia de 10 por encima del valor del canal Value. |
Ninguno | Personalizado | Sin línea objetivo. El máximo del medidor es el valor especificado. |
Codificado | predeterminado | La línea objetivo está representada. El medidor máximo coincide con el valor objetivo. |
Codificado | Personalizado | La línea objetivo está representada. El máximo del manómetro es el valor especificado. |
Casos de uso
Las gráficas de indicador son útiles para mostrar un valor de datos representado como una fracción de un valor mayor. Las gráficas de medidor son una forma familiar de representar una situación en la que un contenedor puede estar lleno o vacío, o en algún punto intermedio.
Considera usar gráficas de medidor para representar:
Niveles de ocupación en un hotel
Progreso hacia una meta de recaudación de fondos
El nivel del agua en un embalse
Opciones de personalización

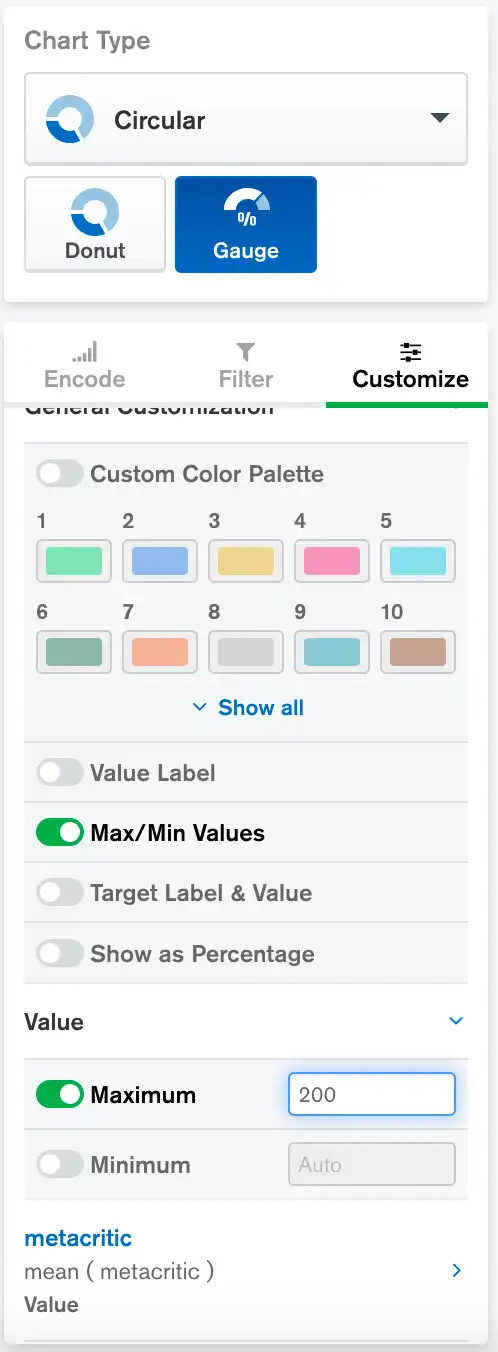

Para acceder a las opciones de personalización, haga clic en la pestaña Customize sobre los canales de codificación en el constructor de gráficas.
Personalización general
Opción | Descripción | predeterminado |
|---|---|---|
Custom Color Palette | Solo el primer color de la paleta es utilizado por las gráficas de indicadores. | Apagado |
Value Label | Controla si se muestra o no una etiqueta sobre el número Value. | Apagado |
Max/Min Values | Controla si los números mínimo y máximo del rango se muestran en los bordes izquierdo y derecho de la gráfica. | on |
Target Label & Value | Controla si el valor de Target y su etiqueta se muestran en la parte inferior de la gráfica. | Apagado |
Show As Percentage | Controla si el valor de tu gráfica de indicador se muestra como un porcentaje del valor Target. Si habilitas esta opción y no tienes un valor de Target, el valor mostrado es un porcentaje del valor máximo. Para más información, consulta Interacción objetivo y máxima. | Apagado |
Eje de valores
Opción | Descripción | predeterminado |
|---|---|---|
Maximum | Especifica el rango máximo del medidor cuando está habilitado. Consulta Objetivo e Interacción máxima para obtener más información sobre cómo se determina el rango máximo de la barra de progreso. | Apagado |
Minimum | Especifica el rango mínimo del indicador cuando está habilitado. Por defecto, se establece en | Apagado |
Campo de valor
Opción | Descripción | predeterminado |
|---|---|---|
Label Override | Cuando está activado, se muestra una etiqueta personalizada para el número Value si la opción Value Label también está activada. Muestra una etiqueta personalizada para las sugerencias del campo de valor. | Apagado |
Number Formatting | Controla el formato del valor grande en la gráfica, las descripciones emergentes y las etiquetas mínimas/máximas. | Ninguno |
Campo de destino
Opción | Descripción | predeterminado |
|---|---|---|
Label Override | Cuando está habilitado, muestra una etiqueta personalizada para el valor Target si la opción Target Label & Value también está habilitada. Muestra una etiqueta personalizada para los tooltips de Target campo. | Apagado |
Number Formatting | Controla el formato del valor objetivo si se muestra debajo de la gráfica. | Ninguno |
Ejemplos

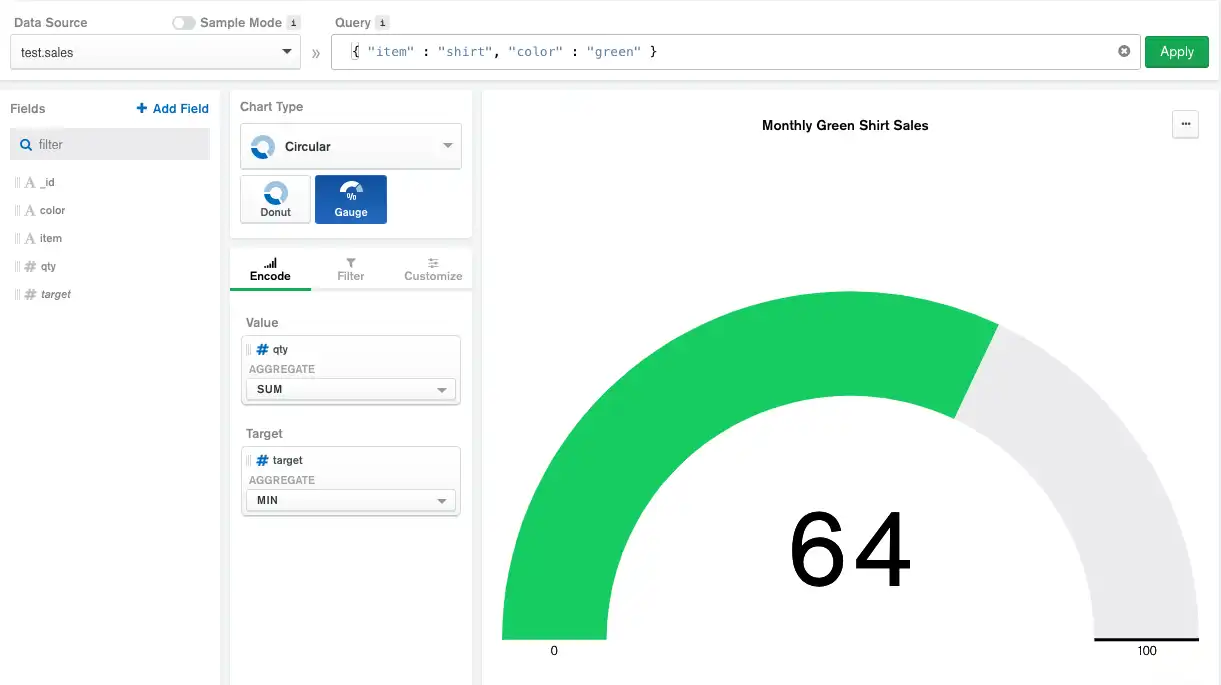

El siguiente gráfica muestra el progreso hacia una meta. Un minorista de ropa tiene como objetivo vender 100 camisetas verdes por mes.
Esta gráfica utiliza un filtro para encontrar documentos de órdenes de venta en los que el campo item es shirt y el campo color es green. El campo qty se codifica en el canal Value para obtener un total agregado.
El objetivo de 100 camisetas es un valor constante, por lo que la gráfica utiliza un campo calculado llamado target con un valor de 100 codificado en el canal Target.
