ゲージChartsでは、データを半円のパーセンテージとして表示し、最小値と最大値をカスタマイズできます。 オプションで、ゲージの範囲内で太い線としてレンダリングされるターゲット値を指定することもできます。
ゲージ チャート エンコード チャンネル
ゲージ チャートは、次のエンコーディング チャンネルを提供します。
エンコードチャンネル | 説明 |
|---|---|
値 | チャートのデータ値。 各ゲージ チャートには、データ値を 1 つだけ含めることができます。 必須 |
ターゲット | 販売割り当てや最大キャパシティーレベルなど、チャートにとって重要な特定の値。 チャートの最大値が設定されていない場合、Target の値がチャートの上限として機能します。 ゲージの最大範囲がどのように決定されるかの詳細については、「 ターゲットと最大相互作用 」を参照してください。 チャートのターゲットとして特定の値を設定する場合は、計算フィールドを作成し、その値に任意の値を割り当てて、 Targetチャンネルにエンコードします。 Targetチャンネルは 集計です。 特定の任意の値を設定するには、計算フィールドを定数値に設定し、 Aggregateドロップダウン メニューからMaxまたはMinのいずれかを選択します。 |
ターゲットと最大のインタラクション
Targetチャンネルでエンコードされた値とMaximumカスタマイズは、相互の動作に影響を与えます。 次の表は、 の値が 1 つ、両方、またはいずれも設定されていない場合のチャートへの影響を説明したものです。
ターゲット | maximum | 動作 |
|---|---|---|
なし | default | ターゲット行はありません。 ゲージの最大値は、Value チャンネルの値の 10 の累乗です。 |
なし | カスタム | ターゲット行はありません。 ゲージの最大値は指定された値です。 |
エンコード | default | ターゲット行がレンダリングされます。 ゲージの最大値がターゲット値と一致します。 |
エンコード | カスタム | ターゲット行がレンダリングされます。 ゲージの最大値は指定された値です。 |
ユースケース
ゲージ チャートは、大きな値の割合として表されるデータ値を表示するのに便利です。 ゲージ チャートは、コンテナが満杯または空、またはその中間である可能性がある状況を表すよく使われる方法です。
ゲージ チャートを使用して次のことを表すことを検討してください。
レプリカセットの稼働率
認可目的への進捗状況
リザーバー内の深度
カスタマイズ オプション

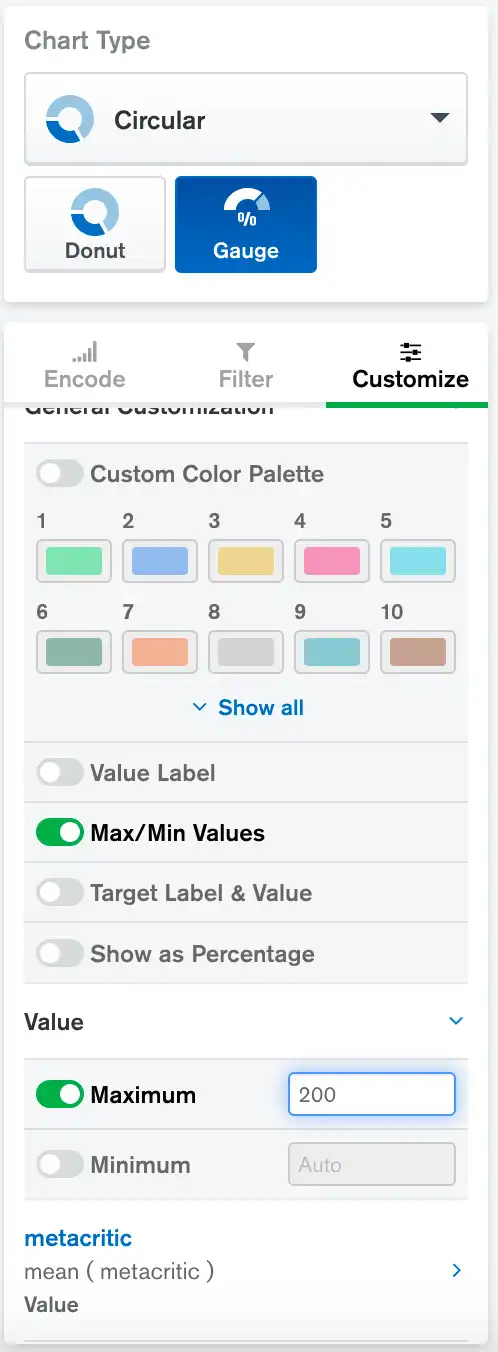

カスタマイズ オプションにアクセスするには、 チャート ビルダー のエンコーディング チャンネルの上にある [ Customize ] タブをクリックします。
一般的なカスタマイズ
オプション | 説明 | default |
|---|---|---|
Custom Color Palette | ゲージ チャートでは、最初のパレットの色のみが使用されます。 | オフ |
Value Label | Value数値の上にラベルを表示するかどうかを制御します。 | オフ |
Max/Min Values | 最小範囲数値と最大範囲数値をチャートの左端と右端に表示するかどうかを制御します。 | On |
Target Label & Value | Target値とそのラベルをチャートの下部に表示するかどうかを制御します。 | オフ |
Show As Percentage | ゲージチャートの値を Target 値のパーセンテージとして表示するかどうかを制御します。 このオプションを有効にし、Target 値がない場合、値は最大値に対するパーセンテージが表示されます。 詳しくは、「 ターゲットと最大インタラクション 」を参照してください。 | オフ |
値軸
オプション | 説明 | default |
|---|---|---|
Maximum | 有効な場合のゲージの最大範囲を指定します。 ゲージの最大範囲がどのように決定されるかの詳細については、「 ターゲットと最大相互作用 」を参照してください。 | オフ |
Minimum | 有効な場合のゲージの最小範囲を指定します。 デフォルトは | オフ |
値フィールド
オプション | 説明 | default |
|---|---|---|
Label Override | 有効にすると、 Value Labelオプションも有効になっている場合、 Value番号のカスタム ラベルが表示されます。 値フィールド ツールチップのカスタム ラベルを表示します。 | オフ |
Number Formatting | チャート、ツールチップ、最小/最大ラベル内の大きな値の書式を制御します。 | なし |
ターゲット フィールド
オプション | 説明 | default |
|---|---|---|
Label Override | 有効にすると、 Target Label & Valueオプションも有効になっている場合、 にはTarget値のカスタム ラベルが表示されます。 ターゲット フィールド ツールチップのカスタム ラベルを表示します。 | オフ |
Number Formatting | ターゲット値が チャートの下に表示される場合、ターゲット値の書式設定を制御します。 | なし |
例

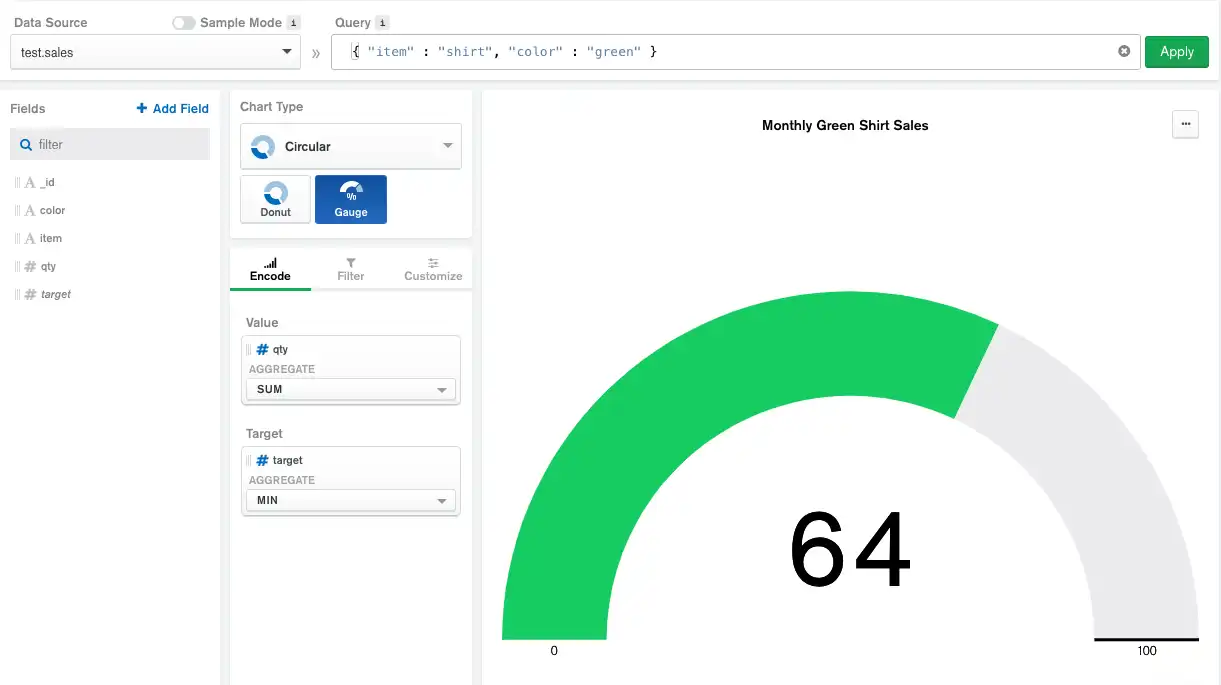

次のチャートは、目的に向けた進捗状況を示しています。 ある衣料品店では、1 か月あたり 100 個の緑色の T件を販売するという目標があります。
このチャートでは、フィルターを使用して、 itemフィールドがshirtで、かつcolorフィールドがgreenである販売注文ドキュメントを検索します。 qtyフィールドは 集計合計を取得するためにValueチャンネルでエンコードされます。
100 アイテムのターゲットは定数値であるため、チャートではTargetチャンネルでエンコードされた100の値を持つtargetという名前の計算フィールドが使用されます。
